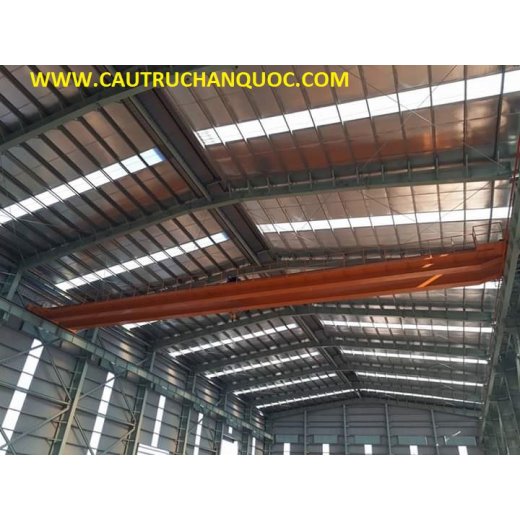

Cầu trục 3 tấn hàn quốc 2 dầm đôi khẩu độ nhà xưởng 25m

Cầu trục 3 tấn hàn quốc 2 dầm đôi khẩu độ nhà xưởng 25m

  • Mã SP: HQE-3D12LK25
445.000.000 đ
Cầu trục 3 tấn hàn quốc 2 dầm đôi khẩu độ nhà xưởng 25m

Thông tin chi tiết

STT

THÔNG SỐ KỸ THUẬT

ĐVT

GIÁ TRỊ



Loại cầu trục



Cầu trục dầm đơn



Ký hiệu cầu trục



HQE-3D12LK25



Thương hiệu Palang hàn quốc



KH  (KOREA HOIST)

1

Model palăng



3D12

2

Tải trọng nâng palăng

Tấn

3

3

Chiều cao nâng

m

12

4

Khẩu độ/Tầm với

m

25

5

Chiều dài đường chạy

M

50



Tốc độ





6

Tốc độ nâng hạ

m/ph

7.5 m/phút

7

Tốc độ di chuyển palăng

m/ph

20 m/phút

8

Tốc độ di chuyển cầu trục

m/ph

0~20 m/phút



Công suất tiêu thụ điện





9

Động cơ nâng hạ

kW

5.5KW x 4P

10

Động cơ di chuyển palăng

kW

0.75kw x 4P

11

Động cơ di chuyển cầu trục

kW

0.75kw x 4P



Hệ thống kiểm soát tốc độ





12

Kiểu điều khiển tốc độ



Tay bấm gắn liền palang

13

Nguồn điện sử dụng



380V - 3 Pha – 50Hz

14

Nguồn điện điều khiển



110v

15

Loại phanh



Phanh đĩa điện từ

16

Thiết bị an toàn



Thiết bị giới hạn tải trọng nâng, hành trình nâng móc, nút dừng khẩn cấp, công tắc hành trình, cao su giảm chấn.



Hệ thống điện





17

Kiểu hệ cấp điện palăng



Cáp điện an toàn 3P



Môi trường làm việc





18

Nhiệt độ môi trường làm việc

50C

đến 400C

21

Độ ẩm

20%

đến 95%

22

Điều kiện làm việc



Chế độ làm việc Fem 2m,thiết bị làm việc trong nhà, môi trường làm việc không có Axit, hoá chất cháy nổ, các chất gây ăn mòn.





Tiêu chuẩn thiết kế - Chế tạo

- Tiêu chuẩn thiết kế

: TCVN 4244-2005 (Tiêu chuẩn Việt Nam).

- Tiêu chuẩn làm sạch bề mặt



: Máy mài đĩa chà sắt.

- Vật liệu chế tạo kết cấu



: Thép Q235 hoặc tương đương.

- Sơn

: 1 lớp sơn chống rỉ, 2 lớp sơn màu (mầu vàng cam).

  Sơn Alkyd  hoặc tương đương.

- Độ võng dầm chính với tải trọng

: 1/1000 L (L: Khẩu độ cầu trục)

- Dây hàn, Que hàn

: Dây hàn bọc thuốc cường độ cao CSF 71TA  hoặc tương đương.

: Que hàn đính: N42 hoặc tương đương.

- Cấp bền bu lông chịu lực

: Bulông cường độ cao Mác 8.8.



Phạm vi cung cấp của bên khách hàng

1

Nguồn điện tới vị trí lắp đặt cổng trục (3Pha - 380V - 50Hz)

2

Cửa, lối ra vào nhà xưởng và mặt bằng, không gian nhà xưởng tại vị trí lắp đặt cầu trục thuận lợi để xe vận chuyển và cẩu tự hành nâng hạ, bốc xếp lắp đặt cẩu quay

3

Hệ khung và móng nhà xưởng, cột đỡ đủ khả năng chịu tải của toàn cẩu.

4

Tải nâng làm vật thử tải cho cẩu quay, tải nâng phải được bố trí đặt trên nền nhà xưởng (phạm vi hoạt động của cầu trục) trước khi kiểm định 1 – 2 ngày.

Các mức tải: 1.25*Q; 1.1*Q; Q (Q: Tải trọng nâng danh nghĩa)





Phạm vi cung cấp của công ty Thiết Bị Hàn Quốc

1

Khảo sát, thiết kế, lắp đặt toàn bộ hệ thống cầu trục

2

Kiểm định, cấp phép vận hành

3

Hướng dẫn vận hành

4

Bảo dưỡng thiết bị và sửa chữa miễn phí trong thời gian 12 tháng kể từ ngày nghiệm thu bàn giao





Cam kết chất lượng và xuất xứ hàng hóa:

  • Thiết bị chính palang, động cơ nhập khẩu từ Hàn Quốc.
  • Hạng mục kết cấu cơ khí và hạng mục khác phải đạt tiêu chuẩn kiểm định thiết bị nâng của cơ quan nhà nước.
