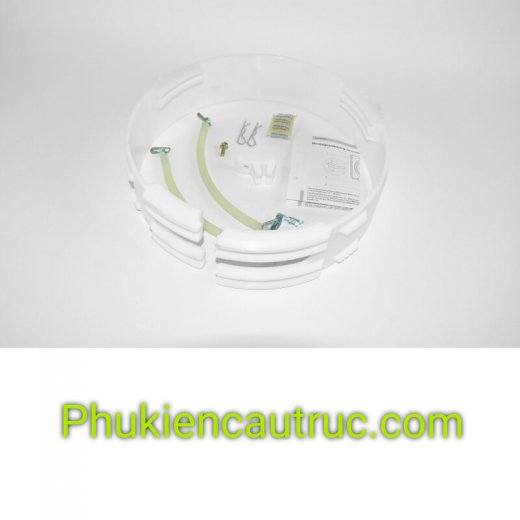

BỘ DẪN HƯỚNG CÁP ABUS GM 6000 – KIỂU 323 – MÃ 129267

Mã SP: BỘ DẪN HƯỚNG CÁP ABUS GM 6000

55.000.000 VNĐ

Bộ dẫn hướng cáp ABUS GM 6000 – kiểu 323, mã 129267 là phụ tùng chuyên dụng dành cho pa lăng cáp điện ABUS GM 6000. Bộ dẫn hướng gồm vòng dẫn hướng và các phần tử kẹp, có nhiệm vụ định hướng và giữ dây cáp trên tang cuốn trong quá trình nâng hạ. Sản phẩm có trọng lượng 1,10 kg/bộ và được thiết kế theo cấu hình rope guide của ABUS GM 6000

Thông tin chi tiết

1. Tổng quan sản phẩm

Bộ dẫn hướng cáp ABUS GM 6000 – kiểu 323, mã 129267 là phụ tùng chuyên dụng dùng trên pa lăng cáp điện ABUS GM 6000.

Bộ phận này được lắp tại tang cuốn cáp, có nhiệm vụ giữ dây cáp thép nằm đúng vị trí và dẫn hướng cáp trong quá trình tang quay để cuốn hoặc nhả cáp.

2. Thông số kỹ thuật

Thông số Chi tiết

Tên sản phẩm Bộ dẫn hướng cáp ABUS GM 6000

Tên tiếng Anh ABUS Rope Guide cpl.

Kiểu 323

Mã sản phẩm ABUS 129267

SKU 129267

HAN 129267

Thương hiệu ABUS

Nhà sản xuất ABUS Kransysteme GmbH

Xuất xứ thương hiệu Đức

Loại sản phẩm Bộ dẫn hướng cáp hoàn chỉnh

Model tương thích được xác nhận ABUS GM 6000

Trọng lượng sản phẩm 1,10 kg

Trọng lượng vận chuyển 1,10 kg

Vị trí lắp đặt Tang cuốn cáp

Cấu tạo chính Vòng dẫn hướng + phần tử kẹp

Ứng dụng Pa lăng cáp điện ABUS GM 6000

Loại hàng Phụ tùng thay thế

3. Công dụng của bộ dẫn hướng cáp

Bộ dẫn hướng cáp có vai trò quan trọng trong cơ cấu tang cuốn của pa lăng.

Dẫn hướng dây cáp

Giúp dây cáp thép được giữ và dẫn theo đúng vị trí trên tang trong quá trình vận hành.

Giữ cáp ổn định

Các phần tử kẹp tạo lực giữ bộ dẫn hướng trên tang/cáp theo cấu hình thiết kế của ABUS.

Hạn chế cáp chạy lệch

Giúp kiểm soát vị trí của cáp khi cáp được cuốn vào hoặc nhả khỏi tang.

Hạn chế mài mòn bất thường

Bộ dẫn hướng hoạt động đúng giúp dây cáp không bị dẫn sai vị trí, từ đó hạn chế những dạng mài mòn bất thường.

Hỗ trợ bảo vệ tang cuốn

Giúp dây cáp duy trì vị trí làm việc phù hợp trên tang.

4. Cấu tạo Rope Guide 323 của ABUS GM 6000

Đây là điểm rất quan trọng khi giới thiệu sản phẩm.

Đối với pa lăng có cơ cấu nâng GM 5000 đến GM 7000, ABUS sử dụng bộ dẫn hướng gồm:

1. Vòng dẫn hướng cáp

Rope Guide Ring

Đây là bộ phận dạng vòng được bố trí xung quanh khu vực tang cuốn cáp.

2. Các phần tử kẹp

Clamping Elements

Các phần tử kẹp được móc vào các vị trí trên vòng dẫn hướng để tạo lực giữ bộ dẫn hướng.

3. Cơ cấu siết

Tài liệu ABUS mô tả hệ thống có eyebolts trên các phần tử kẹp để điều chỉnh lực siết bộ dẫn hướng.

4. Bộ phận dẫn hướng liên kết

Bộ dẫn hướng còn được kết nối với rope guide runner để giữ vị trí tương quan với thân/tang của pa lăng.

9. Khi nào cần thay bộ dẫn hướng cáp?

ABUS yêu cầu kiểm tra:

① Vết nứt

Các chi tiết nhựa không được có vết nứt.

② Biến dạng

Không được để vòng dẫn hướng bị biến dạng.

③ Mài mòn

Kiểm tra các vị trí tiếp xúc với dây cáp.

④ Khả năng chuyển động

Bộ dẫn hướng phải có khả năng chuyển động đúng chức năng.

⑤ Bôi trơn

Kiểm tra tình trạng bôi trơn theo quy trình bảo dưỡng.

⑥ Thay thế

Nếu bộ dẫn hướng bị hư hỏng, ABUS yêu cầu thay bộ dẫn hướng.

10. Kiểm tra bộ dẫn hướng khi thay dây cáp

Khi thay dây cáp trên GM 6000, bộ dẫn hướng cũng cần được kiểm tra.

ABUS quy định đối với GM 5000–GM 7000, trước khi lắp dây cáp/bộ dẫn hướng, các phần tử kẹp phải được cố định trên vòng dẫn hướng. Với GM 6000, các phần tử kẹp được móc vào các ngàm trên vòng dẫn hướng.

Sau khi lắp, cần đảm bảo:

Vòng dẫn hướng nằm đúng vị trí.

Hai đầu vòng nằm đúng cùng rãnh.

Các đầu vòng phải thẳng hàng.

Dây cáp nằm đúng giữa các phần tử kẹp.

Bộ dẫn hướng tỳ chắc lên cáp.

Bộ dẫn hướng vẫn có thể quay tự do.

Bộ dẫn hướng không bị kẹt.

11. Bôi trơn

Trong quá trình chuẩn bị bộ dẫn hướng cho GM 5000/GM 6000, ABUS hướng dẫn bôi mỡ rãnh phía trong của vòng dẫn hướng.

Loại chất bôi trơn được ABUS chỉ định trong hướng dẫn là:

Molykote PG-75
