BỘ DẪN HƯỚNG CÁP ABUS GM 1000 – KIỂU 191 – MÃ 129252
- Mã SP: BỘ DẪN HƯỚNG CÁP ABUS GM 1000 –
42.000.000 VNĐ
Bộ dẫn hướng cáp ABUS GM 1000 – mã 129252 là phụ tùng chuyên dụng dành cho pa lăng cáp điện ABUS GM 1000.8. Sản phẩm có nhiệm vụ giữ và dẫn hướng dây cáp thép trên tang cuốn, giúp cáp được bố trí đúng vị trí trong quá trình nâng hạ.
Bộ dẫn hướng được thiết kế theo dạng vòng sử dụng nhựa kỹ thuật đàn hồi, ma sát thấp, phù hợp với yêu cầu làm việc của hệ thống pa lăng ABUS. Cấu tạo của bộ dẫn hướng gồm vòng căng cáp, vòng dẫn hướng, chi tiết nối và bộ phận liên kết với thành bên của pa lăng
Bộ dẫn hướng được thiết kế theo dạng vòng sử dụng nhựa kỹ thuật đàn hồi, ma sát thấp, phù hợp với yêu cầu làm việc của hệ thống pa lăng ABUS. Cấu tạo của bộ dẫn hướng gồm vòng căng cáp, vòng dẫn hướng, chi tiết nối và bộ phận liên kết với thành bên của pa lăng
Thông tin chi tiết
1. GIỚI THIỆU SẢN PHẨM
Bộ dẫn hướng cáp ABUS GM 1000 – kiểu 191, mã 129252 là phụ tùng chuyên dụng dành cho pa lăng cáp điện ABUS GM 1000.8.
Bộ phận này được lắp tại khu vực tang cuốn cáp, có nhiệm vụ giữ và dẫn hướng dây cáp thép theo đúng rãnh trên tang trong quá trình cáp được cuốn vào hoặc nhả ra.
2. THÔNG SỐ KỸ THUẬT
Thông số Chi tiết
Tên sản phẩm Bộ dẫn hướng cáp ABUS
Tên tiếng Anh ABUS Rope Guide cpl.
Kiểu 191
Mã sản phẩm ABUS 129252
SKU/HAN nhà bán hàng 129259
Thương hiệu ABUS
Nhà sản xuất ABUS Kransysteme GmbH
Xuất xứ thương hiệu Đức
Loại sản phẩm Bộ dẫn hướng cáp hoàn chỉnh
Model tương thích được xác nhận ABUS GM 1000.8
Trọng lượng sản phẩm 0,50 kg
Trọng lượng vận chuyển 0,50 kg
Vật liệu dẫn hướng Nhựa kỹ thuật ma sát thấp
Vị trí lắp đặt Tang cuốn cáp
Ứng dụng Pa lăng cáp điện ABUS
Tình trạng Phụ tùng thay thế
3. CÔNG DỤNG CỦA BỘ DẪN HƯỚNG CÁP
Bộ dẫn hướng cáp có vai trò rất quan trọng đối với pa lăng cáp điện.
① Dẫn hướng cáp trên tang
Giúp dây cáp thép được đặt đúng vị trí và đi theo rãnh của tang cuốn.
② Hạn chế cáp bị lệch
Khi cáp được cuốn vào tang, bộ dẫn hướng giúp kiểm soát vị trí của cáp và hạn chế hiện tượng chạy lệch.
③ Giảm mài mòn
Thiết kế bằng vật liệu nhựa ma sát thấp giúp hạn chế tác động không cần thiết giữa bộ dẫn hướng và dây cáp.
④ Hỗ trợ tăng tuổi thọ dây cáp
Một bộ dẫn hướng hoạt động đúng giúp cáp được cuốn đúng cách, từ đó hạn chế mài mòn bất thường.
⑤ Bảo vệ tang cuốn cáp
Giúp dây cáp tiếp xúc đúng với rãnh tang, giảm nguy cơ cáp chạy sai vị trí.

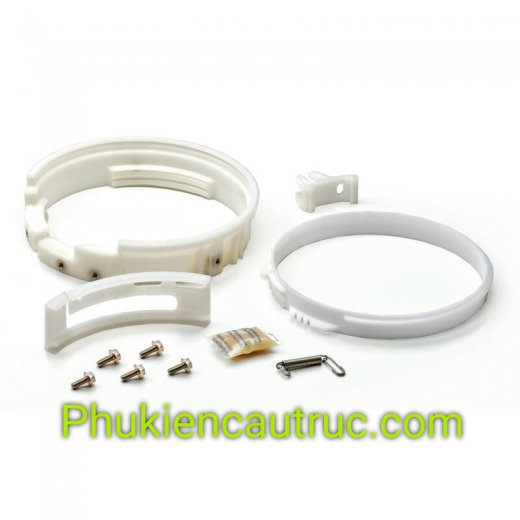

4. CẤU TẠO BỘ DẪN HƯỚNG ABUS GM 1000
Bộ dẫn hướng của dòng GM 1000 không chỉ là một vòng nhựa đơn giản.
Theo hướng dẫn kỹ thuật ABUS, hệ thống gồm các thành phần chính:
1. Vòng căng cáp
Rope Tension Ring
Có nhiệm vụ tạo lực giữ bộ dẫn hướng trên tang cáp.
2. Vòng dẫn hướng cáp
Rope Guide Ring
Là chi tiết trực tiếp tạo đường dẫn cho cáp trên tang.
3. Chi tiết nối
Joining Element
Dùng để liên kết/cố định vòng dẫn hướng.
4. Bộ trượt dẫn hướng
Rope Guide Runner
Liên kết bộ dẫn hướng với phần thành bên của pa lăng.
9. KIỂM TRA VÀ BẢO DƯỠNG
ABUS quy định bộ dẫn hướng cáp cần được kiểm tra định kỳ đối với pa lăng cáp có cơ cấu nâng GM 800, GM 1000, GM 2000 và GM 3000.
Các nội dung kiểm tra gồm:
Kiểm tra nứt
Các chi tiết nhựa không được có vết nứt.
Kiểm tra biến dạng
Không được để bộ dẫn hướng bị biến dạng ảnh hưởng đến đường chạy của cáp.
Kiểm tra mài mòn
Kiểm tra những khu vực tiếp xúc với dây cáp.
Kiểm tra chuyển động
Bộ dẫn hướng phải chuyển động dễ dàng.
Kiểm tra bôi trơn
Kiểm tra tình trạng bôi trơn theo quy trình bảo dưỡng.
Thay thế khi hư hỏng
Nếu bộ dẫn hướng bị nứt, biến dạng hoặc mài mòn quá mức, cần thay thế.
11. HƯỚNG DẪN LẮP ĐẶT
Theo quy trình ABUS, khi lắp bộ dẫn hướng:
Bước 1
Đưa vòng căng cáp lên tang.
Bước 2
Đặt đúng hướng của vòng căng theo hướng dẫn ABUS.
Bước 3
Lắp vòng dẫn hướng cáp lên tang.
Bước 4
Đặt rãnh của vòng dẫn hướng vào gờ của vòng căng.
Bước 5
Lắp chi tiết nối.
Bước 6
Cố định chi tiết nối.
Bước 7
Lắp rope guide runner vào thành bên của pa lăng.
